La geotermia se ha convertido en una opción popular para sistemas de calefacción y refrigeración eficientes y sostenibles. Uno de los métodos más comunes para aprovechar la energía geotérmica es mediante el uso de un circuito de suelo radiante, que distribuye el calor o frío de forma uniforme por toda la vivienda. En este artículo, exploraremos en detalle el funcionamiento de este sistema, incluyendo los colectores, la conexión con el agua caliente sanitaria (ACS) y los aspectos clave para su instalación y funcionamiento óptimo.
- ¿Qué es un Circuito de Suelo Radiante Geotérmico?
- Componentes Clave del Circuito de Suelo Radiante
- Instalación del Circuito de Suelo Radiante
- Beneficios de un Circuito de Suelo Radiante Geotérmico
- Consejos para la Instalación y el Mantenimiento del Sistema
- Consultas Habituales
- ¿Cuánto cuesta instalar un circuito de suelo radiante geotérmico?
- ¿Cuánto tiempo dura un sistema de suelo radiante geotérmico?
- ¿Es necesario un permiso para instalar un circuito de suelo radiante geotérmico?
- ¿Qué tipo de suelo es adecuado para un sistema de suelo radiante?
- ¿Qué ventajas tiene un sistema de suelo radiante geotérmico en comparación con otros sistemas de calefacción?
¿Qué es un Circuito de Suelo Radiante Geotérmico?

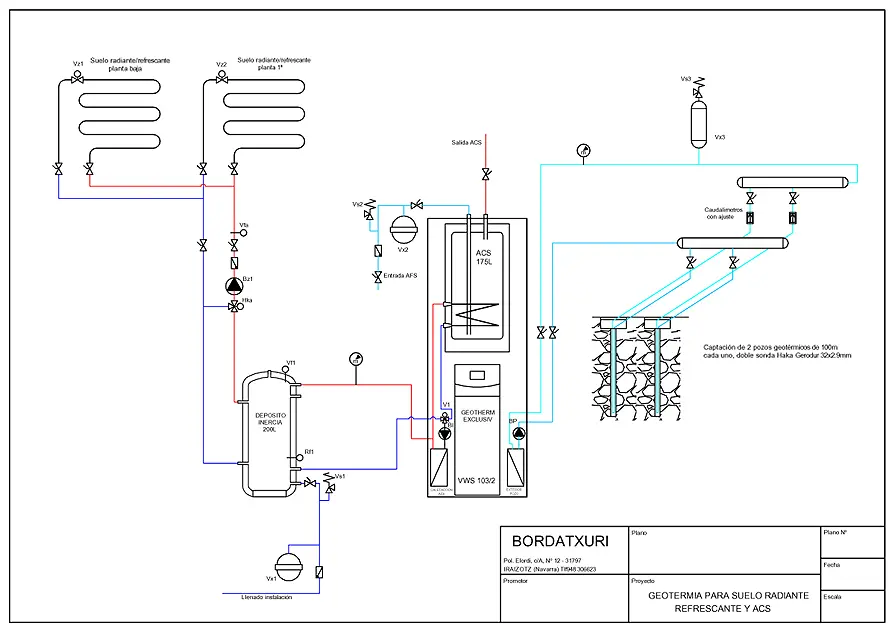

Un circuito de suelo radiante geotérmico es un sistema que aprovecha la energía térmica del subsuelo para calentar o enfriar una vivienda. El sistema funciona mediante un circuito cerrado de tuberías que se instalan debajo del piso. Estas tuberías transportan un fluido calentado o enfriado por una bomba de calor geotérmica, que extrae el calor del subsuelo o lo disipa en él.
El fluido circula a través de las tuberías, calentando o enfriando el piso de forma gradual y uniforme. El calor se irradia hacia arriba, creando una sensación de confort térmico en la vivienda sin necesidad de radiadores o sistemas de aire acondicionado convencionales.

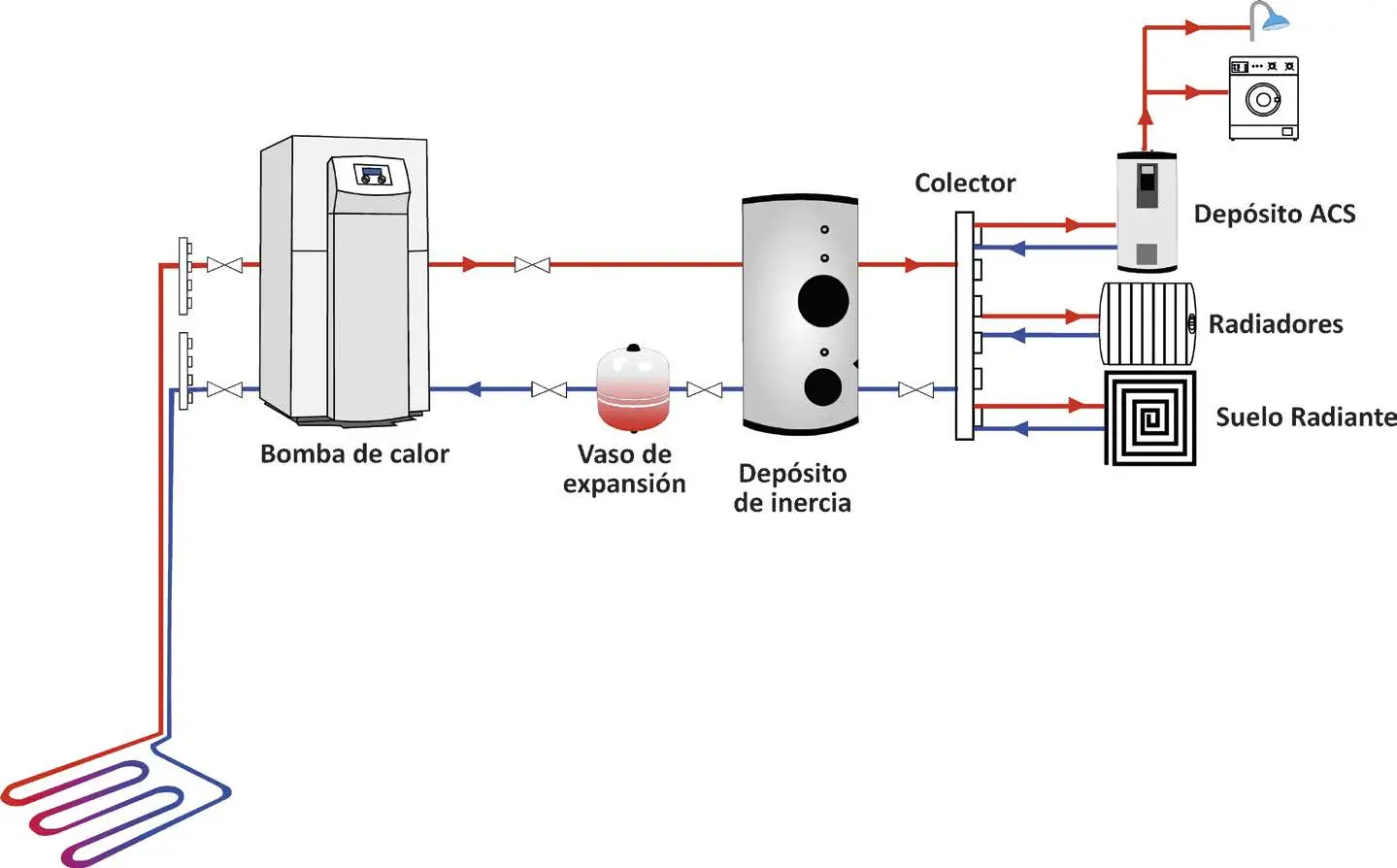

Componentes Clave del Circuito de Suelo Radiante
Bomba de Calor Geotérmica

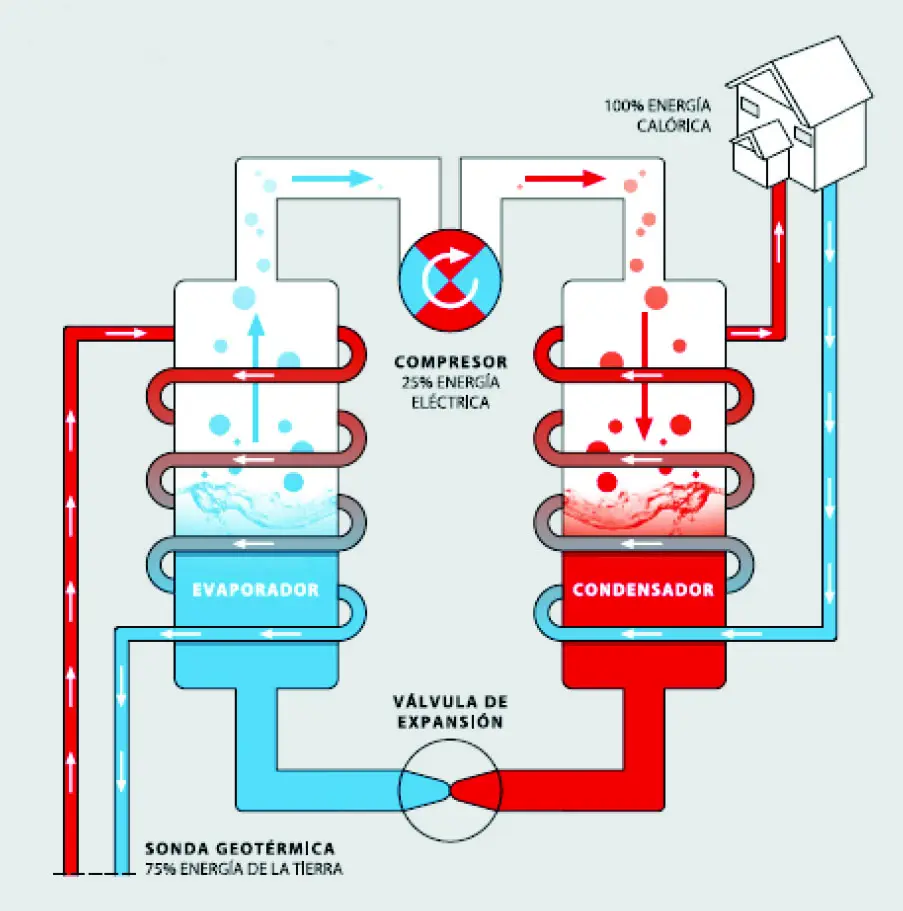

La bomba de calor geotérmica es el corazón del sistema. Esta máquina utiliza un fluido refrigerante para extraer calor del subsuelo en invierno o disiparlo en él en verano. El fluido circula a través de un circuito cerrado que se conecta a un sistema de captación geotérmica, como un pozo geotérmico o un colector horizontal.
Colectores de Suelo Radiante
Los colectores de suelo radiante son dispositivos que permiten distribuir el fluido calentado o enfriado a las tuberías del sistema de suelo radiante. Los colectores se instalan en un punto central de la vivienda, normalmente en un armario o espacio técnico.
Estos colectores pueden ser de diferentes tipos, como:
- Colectores Metálicos: Fabricados en acero inoxidable o latón, son económicos y duraderos. Sin embargo, pueden ser menos flexibles en cuanto a la configuración de las salidas.
- Colectores en Materiales Sintéticos: Son más ligeros y flexibles, lo que facilita su instalación en espacios reducidos. Ofrecen mayor modularidad, permitiendo añadir o eliminar salidas según las necesidades.
Tuberías de Suelo Radiante
Las tuberías de suelo radiante se instalan debajo del piso, formando un circuito cerrado que conecta los colectores con la bomba de calor geotérmica. Estas tuberías se suelen fabricar en materiales como el polietileno reticulado (PEX) o el multicapa, que son resistentes a la corrosión y al calor.
Sistema de Control y Regulación
El sistema de control y regulación permite ajustar la temperatura del fluido que circula por las tuberías, así como programar la temperatura de la vivienda según las necesidades. Este sistema puede incluir termostatos, válvulas de equilibrado y otros elementos que permiten optimizar el funcionamiento del circuito de suelo radiante.
Agua Caliente Sanitaria (ACS)
La bomba de calor geotérmica también puede utilizarse para calentar el agua caliente sanitaria (ACS). El sistema funciona mediante un intercambiador de calor que transfiere el calor del fluido geotérmico al agua fría de la red, produciendo agua caliente para la ducha, el lavado y otras necesidades.
Instalación del Circuito de Suelo Radiante
La instalación de un circuito de suelo radiante geotérmico requiere la intervención de profesionales cualificados. El proceso de instalación incluye los siguientes pasos:
- Diseño del Sistema: Un técnico especializado realiza un estudio de las necesidades térmicas de la vivienda, determina el tipo de captación geotérmica más adecuado y diseña el sistema de suelo radiante.
- Instalación de la Bomba de Calor: La bomba de calor geotérmica se instala en un lugar adecuado, generalmente en el exterior de la vivienda.
- Instalación del Sistema de Captación: Se realiza la instalación del sistema de captación geotérmica, ya sea un pozo geotérmico o un colector horizontal.
- Instalación de los Colectores: Los colectores se instalan en un punto central de la vivienda, normalmente en un armario o espacio técnico.
- Instalación de las Tuberías: Las tuberías de suelo radiante se instalan debajo del piso, formando un circuito cerrado que conecta los colectores con la bomba de calor geotérmica.
- Instalación del Sistema de Control: Se instala el sistema de control y regulación, incluyendo termostatos, válvulas de equilibrado y otros elementos necesarios.
- Puesta en Marcha: Se realiza la puesta en marcha del sistema y se ajusta la configuración del control y la regulación para optimizar el funcionamiento del circuito de suelo radiante.
Beneficios de un Circuito de Suelo Radiante Geotérmico
Un circuito de suelo radiante geotérmico ofrece numerosos beneficios, como:
- Eficiencia Energética: La geotermia es una fuente de energía renovable y sostenible, lo que permite reducir el consumo energético y las emisiones de CO
- Confort Térmico: El sistema de suelo radiante distribuye el calor o frío de forma uniforme, creando una sensación de confort térmico agradable en toda la vivienda.
- Ahorro Económico: El sistema de suelo radiante geotérmico puede generar importantes ahorros en la factura energética a largo plazo.
- Silencio: El sistema de suelo radiante no produce ruido, lo que lo convierte en una opción ideal para viviendas donde se busca un ambiente tranquilo.
- Estética: El sistema de suelo radiante no requiere radiadores o unidades de aire acondicionado, lo que permite una mayor libertad en la decoración de la vivienda.
- Versatilidad: El sistema de suelo radiante geotérmico puede utilizarse para calentar o enfriar la vivienda, así como para producir agua caliente sanitaria (ACS).
Consejos para la Instalación y el Mantenimiento del Sistema
Para garantizar el correcto funcionamiento del circuito de suelo radiante geotérmico, es importante seguir estos consejos:
- Instalación Profesional: Es fundamental contar con la ayuda de profesionales cualificados para la instalación del sistema.
- Mantenimiento Regular: El sistema de suelo radiante geotérmico requiere un mantenimiento regular para garantizar su eficiencia y durabilidad.
- Control de la Temperatura: Es importante controlar la temperatura del fluido que circula por las tuberías para evitar problemas de sobrecalentamiento o enfriamiento.
- Limpieza del Sistema: Se recomienda realizar una limpieza del sistema de suelo radiante periódicamente para evitar la acumulación de sedimentos o residuos.
Consultas Habituales
¿Cuánto cuesta instalar un circuito de suelo radiante geotérmico?
El costo de instalación de un circuito de suelo radiante geotérmico varía según el tamaño de la vivienda, el tipo de captación geotérmica y otros factores. Sin embargo, el costo inicial se amortiza a largo plazo gracias al ahorro en la factura energética.
¿Cuánto tiempo dura un sistema de suelo radiante geotérmico?
Un sistema de suelo radiante geotérmico bien instalado y mantenido puede durar entre 20 y 25 años. La bomba de calor geotérmica suele tener una vida útil de 15 a 20 años, pero sus componentes se pueden reemplazar individualmente.
¿Es necesario un permiso para instalar un circuito de suelo radiante geotérmico?
Las regulaciones sobre la instalación de sistemas geotérmicos varían según la región. Es recomendable consultar con las autoridades locales para obtener información sobre los permisos necesarios.
¿Qué tipo de suelo es adecuado para un sistema de suelo radiante?
La mayoría de los tipos de suelos son compatibles con un sistema de suelo radiante. Sin embargo, es importante elegir un suelo con una buena conductividad térmica para que el calor se distribuya de forma uniforme.
¿Qué ventajas tiene un sistema de suelo radiante geotérmico en comparación con otros sistemas de calefacción?
Un sistema de suelo radiante geotérmico ofrece varias ventajas sobre otros sistemas de calefacción, como:
- Mayor eficiencia energética: La geotermia es una fuente de energía renovable y sostenible, lo que permite reducir el consumo energético y las emisiones de CO
- Confort térmico: El sistema de suelo radiante distribuye el calor de forma uniforme, creando una sensación de confort térmico agradable en toda la vivienda.
- Ahorro económico: El sistema de suelo radiante geotérmico puede generar importantes ahorros en la factura energética a largo plazo.
Un circuito de suelo radiante geotérmico es una inversión inteligente para cualquier vivienda que busca un sistema de calefacción y refrigeración eficiente, sostenible y confortable. Con la ayuda de profesionales cualificados y un mantenimiento regular, el sistema puede proporcionar un rendimiento óptimo durante muchos años, ofreciendo un retorno de la inversión a largo plazo.
