En el entorno de las calderas y la generación de vapor, un componente esencial que garantiza la eficiencia y seguridad del proceso es el domo. Este elemento, también conocido como separador de vapor, juega un papel crucial en la separación del vapor del agua, asegurando que el vapor que se entrega para su uso esté libre de condensación y a la presión requerida. En este artículo, exploraremos a fondo el funcionamiento, tipos, materiales, ventajas y aplicaciones del domo en calderas, profundizando en su importancia para optimizar los sistemas de generación de vapor.
¿Qué es un Domo en Calderas?
Un domo en calderas, también llamado separador de vapor o domo de vapor, es un dispositivo fundamental que se utiliza para separar la mezcla de agua y vapor que se genera en las calderas de vapor. Su principal función es asegurar que el vapor que se entrega a los procesos industriales o a los sistemas de calefacción esté libre de gotas de agua, lo que podría causar problemas de eficiencia y corrosión.

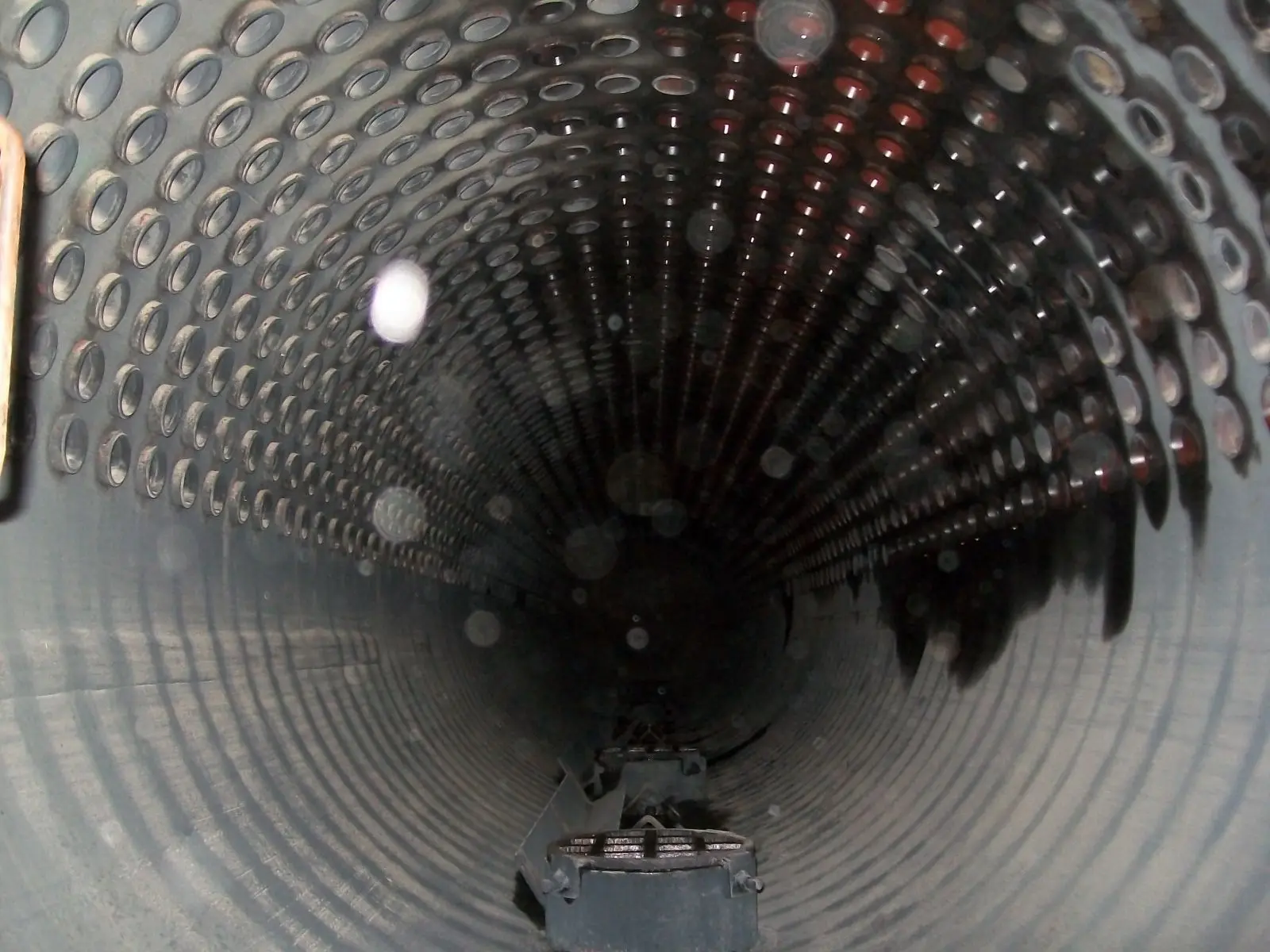

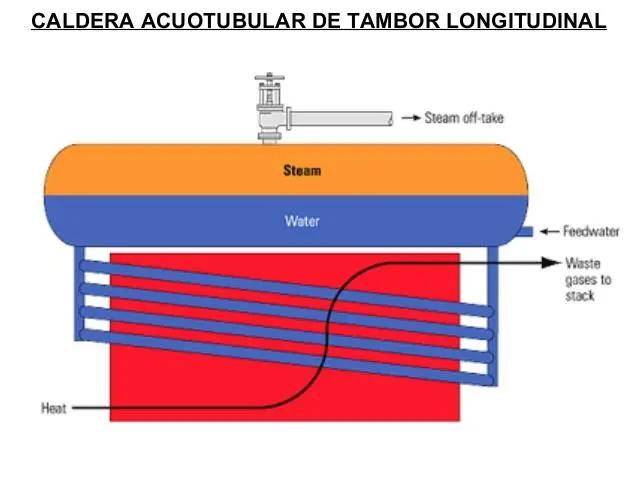

El domo actúa como un recipiente donde la mezcla de agua y vapor entra desde la caldera. Dentro del domo, el vapor se eleva y se separa del agua debido a la diferencia de densidad. El agua se acumula en la parte inferior del domo y se regresa a la caldera, mientras que el vapor limpio se extrae por la parte superior para su uso.
Tipos de Domos
Los domos de vapor se pueden clasificar en dos tipos principales:
- Domos Horizontales: Estos domos se construyen de forma horizontal y suelen utilizarse en calderas de mayor tamaño. Son ideales para instalaciones con espacio limitado en altura.
- Domos Verticales: Los domos verticales se construyen de forma vertical y se utilizan en calderas de menor tamaño. Son una buena opción para instalaciones con espacio limitado en planta.
Funcionamiento del Domo en Calderas
El funcionamiento del domo se basa en el principio de separación por densidad. Cuando la mezcla de agua y vapor ingresa al domo, el vapor, al ser menos denso, se eleva hacia la parte superior del domo. El agua, más densa, se acumula en la parte inferior.
Para mejorar la eficiencia de la separación, los domos suelen incorporar elementos adicionales como:
- Deflectores: Estos elementos obligan al vapor a cambiar de dirección, lo que ayuda a eliminar las gotas de agua que puedan arrastrar.
- Placas de impacto: Estas placas hacen que el vapor choque contra ellas, lo que provoca que las gotas de agua se depositen en la parte inferior del domo.
- Separadores ciclónicos: Estos separadores utilizan la fuerza centrífuga para separar el vapor del agua. El vapor gira en espiral dentro del separador, lo que hace que las gotas de agua se dirijan hacia las paredes del separador y se desprendan del flujo de vapor.
Materiales de Construcción
Los domos de vapor se construyen generalmente con:
- Chapa de acero A42B o similar: Este material es resistente a la corrosión y a altas temperaturas, lo que lo hace ideal para aplicaciones en calderas.
- Tubería de acero estirado sin soldadura calidad ST-31 ó similar: Esta tubería ofrece resistencia mecánica y resistencia a la corrosión, lo que la convierte en una opción adecuada para la construcción de domos.
Elementos Asociados
Además del domo principal, existen otros elementos asociados que son necesarios para el correcto funcionamiento del sistema de separación de vapor:
- Patas de soporte: Estas patas se encargan de sostener el domo y asegurar su estabilidad.
- Tubuladuras: Las tubuladuras conectan el domo con la caldera y con los sistemas de distribución de vapor.
- Boca de hombre: Esta apertura permite la inspección y el mantenimiento del interior del domo.
- Cierre tipo autoclave: Este cierre se utiliza para asegurar la boca de hombre y evitar fugas de vapor.
- Aislamiento térmico: El aislamiento térmico se utiliza para evitar la pérdida de calor y mantener la temperatura del vapor.
Ventajas de Utilizar un Domo en Calderas
La utilización de un domo en calderas ofrece numerosas ventajas, entre las que destacan:
- Mejora la eficiencia del sistema de generación de vapor: Al asegurar que el vapor esté libre de gotas de agua, se evita la pérdida de calor y se mejora la eficiencia del sistema.
- Reduce la corrosión en los equipos: El vapor libre de agua es menos corrosivo, lo que prolonga la vida útil de los equipos y reduce los costes de mantenimiento.
- Aumenta la seguridad del sistema: La separación del agua del vapor reduce el riesgo de accidentes relacionados con la condensación del vapor en las tuberías.
- Mejora la calidad del vapor: El vapor separado del agua es de mayor calidad, lo que lo hace ideal para aplicaciones que requieren vapor seco.
Aplicaciones del Domo en Calderas
Los domos de vapor se utilizan en una amplia gama de aplicaciones, entre las que se incluyen:
- Generación de energía: Las centrales eléctricas utilizan domos de vapor para separar el vapor del agua en las calderas que generan electricidad.
- Industrias químicas: Las industrias químicas utilizan domos de vapor para generar vapor limpio que se utiliza en procesos de producción.
- Industrias alimentarias: Las industrias alimentarias utilizan domos de vapor para generar vapor limpio que se utiliza en procesos de esterilización y pasteurización.
- Sistemas de calefacción: Los sistemas de calefacción utilizan domos de vapor para generar vapor caliente que se utiliza para calentar edificios y espacios.
Consultas Habituales
¿Cuál es la diferencia entre un domo y un separador de vapor?
Los términos domo y separador de vapor se utilizan a menudo de forma intercambiable. Un domo es un tipo específico de separador de vapor que se utiliza en calderas. La función principal de ambos es la misma: separar el vapor del agua para obtener vapor seco.
¿Cómo se selecciona el tamaño adecuado de un domo?
El tamaño del domo se selecciona en función del caudal de vapor que se va a generar. Un domo demasiado pequeño puede provocar un mal funcionamiento del sistema de separación, mientras que un domo demasiado grande puede ser costoso y ocupar demasiado espacio.
¿Cómo se limpia un domo de vapor?
La limpieza del domo de vapor se realiza mediante la eliminación de los residuos acumulados en su interior. Esto se puede hacer mediante la utilización de agua a alta presión, vapor o productos químicos especiales.
¿Cuánto tiempo dura un domo de vapor?
La vida útil de un domo de vapor depende de varios factores, como la calidad del material, las condiciones de funcionamiento y el mantenimiento adecuado. Con un mantenimiento adecuado, un domo de vapor puede durar muchos años.
El domo de vapor es un componente esencial en los sistemas de generación de vapor, que desempeña un papel crucial en la separación del vapor del agua. Su función principal es garantizar que el vapor que se entrega para su uso esté libre de condensación y a la presión requerida. Los domos de vapor se utilizan en una amplia gama de aplicaciones, desde centrales eléctricas hasta industrias químicas y alimentarias. Su uso aporta numerosas ventajas, incluyendo una mayor eficiencia, reducción de la corrosión y mejora de la seguridad del sistema.
