Placa base: el corazón de tu pc - información

En el entorno de la informática, la placa base, también conocida como tarjeta madre, placa madre o placa principal (motherboard o mainboard en inglés), es el componente esencial que conecta y controla todos los demás elementos de un ordenador. Es la base sobre la que se construye todo el sistema, la plataforma que alberga el cerebro del ordenador (la CPU), la memoria (RAM), las tarjetas de expansión y otros dispositivos cruciales. En este artículo, exploraremos en profundidad el entorno de la placa base, su función, sus componentes y su importancia en el funcionamiento de cualquier ordenador.

¿Qué función desempeña una placa base?

La placa base es el núcleo del ordenador, el centro neurálgico donde se conecta y se interconecta todo. Su función principal es servir como plataforma de interconexión para todos los componentes del ordenador, permitiendo que estos trabajen en conjunto de forma eficiente. Imagina la placa base como un mapa de carreteras donde cada componente tiene su propia ruta y cada vía conecta con otras, permitiendo el flujo de información entre ellos.

La placa base alberga una serie de circuitos integrados, entre los que destaca el chipset. El chipset actúa como el controlador central, gestionando la comunicación entre la CPU, la RAM, las tarjetas de expansión y otros dispositivos. Es el encargado de dirigir el flujo de datos, de asegurar que cada componente recibe la información que necesita y de coordinar su funcionamiento.

Además del chipset, la placa base también incluye un firmware llamado BIOS (Basic Input/Output System). El BIOS es un software fundamental que se encarga de las tareas básicas del ordenador al encenderse, como:

• Realizar pruebas de los dispositivos.
• Inicializar el hardware.
• Cargar el sistema operativo.
• Gestionar el teclado y el ratón.

Sin el BIOS, el ordenador no podría arrancar y no sería capaz de ejecutar ningún programa. Es la pieza clave que conecta el hardware con el software.

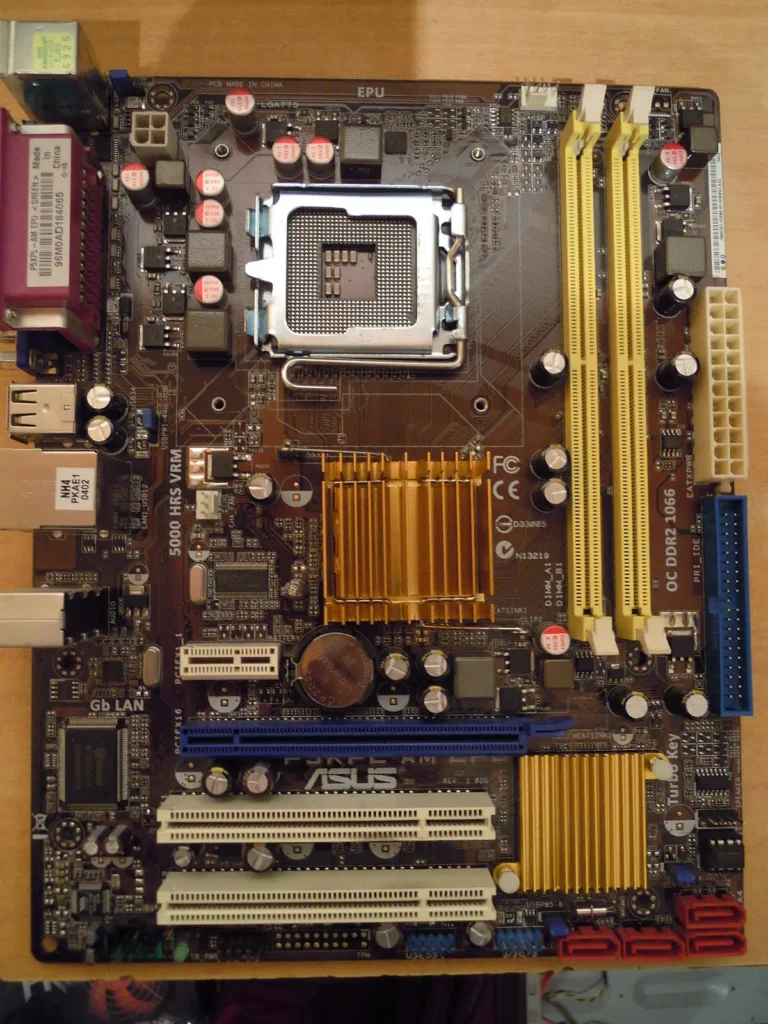

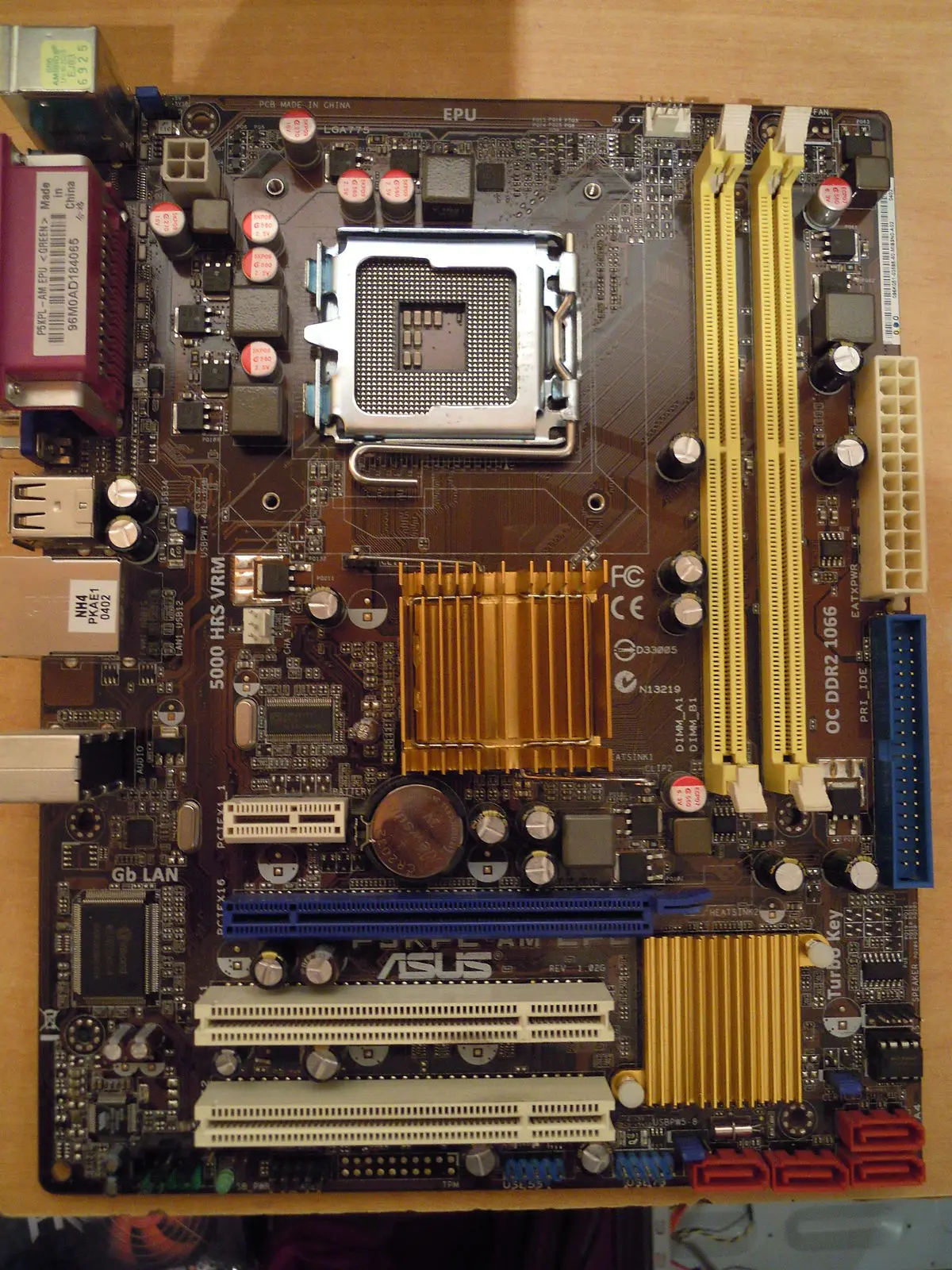

Componentes esenciales de la placa base

La placa base alberga una gran cantidad de componentes, cada uno con su función específica. Estos son algunos de los componentes más importantes:

Conectores de alimentación de energía eléctrica

La placa base necesita energía para funcionar, y esta se suministra a través de uno o varios conectores de alimentación. Estos conectores, generalmente de 24 pines o más, reciben la energía de la fuente de alimentación del ordenador y la distribuyen a los diferentes componentes.

Zócalo de CPU (monoprocesador) o zócalos de CPU (multiprocesador)

El zócalo de CPU es el receptáculo donde se instala el microprocesador (CPU). La placa base puede tener uno o varios zócalos, dependiendo de si es un sistema monoprocesador o multiprocesador. El zócalo está diseñado para un tipo específico de CPU, por lo que no se puede instalar cualquier CPU en cualquier placa base. Es importante verificar la compatibilidad antes de comprar un CPU.

Ranuras de RAM

Las ranuras de RAM son las ranuras donde se insertan los módulos de memoria RAM. La placa base puede tener de 2 a 6 ranuras, dependiendo del modelo. Las ranuras de RAM también son específicas para un tipo de memoria, por lo que es importante verificar la compatibilidad antes de comprar módulos de RAM.

Chipset

Como ya mencionamos, el chipset es un conjunto de circuitos integrados que gestiona la comunicación entre los diferentes componentes del ordenador. El chipset se divide en dos secciones principales:

• Puente Norte (Northbridge): Gestiona la comunicación entre la CPU, la RAM y la tarjeta gráfica.
• Puente Sur (Southbridge): Gestiona la comunicación con los periféricos, como el disco duro, el teclado, el ratón, etc.

En las placas base modernas, el controlador de memoria a menudo se integra en el procesador, lo que reduce la necesidad de un puente norte dedicado.

Otros componentes importantes

Además de los componentes mencionados anteriormente, la placa base también puede incluir otros componentes integrados, como:

• Interfaz gráfica integrada (IGP): Permite la visualización de imágenes y videos sin necesidad de una tarjeta gráfica dedicada.
• Interfaz integrada de audio: Permite la reproducción de sonido sin necesidad de una tarjeta de sonido dedicada.
• Interfaz integrada Ethernet: Permite la conexión a Internet sin necesidad de una tarjeta de red dedicada.
• Puertos de expansión: Permiten la conexión de tarjetas de expansión, como tarjetas de sonido, tarjetas de red, tarjetas gráficas, etc.
• Conectores para dispositivos del panel frontal: Permiten la conexión de dispositivos como los botones de encendido y reinicio, los LEDs del estado del ordenador, los puertos USB del panel frontal, etc.

Tipos de buses en la placa base

Los buses son las vías de comunicación por donde circulan los datos entre los diferentes componentes del ordenador. Los buses más comunes en una placa base son:

• Bus de datos: Transporta los datos entre la CPU y los demás componentes.
• Bus de dirección: Indica la ubicación de memoria de los datos que se están transfiriendo.
• Bus de control: Controla el flujo de datos entre los componentes.
• Bus de expansión: Conecta la placa base con las tarjetas de expansión.
• Bus del sistema: Conecta la CPU, la RAM y el chipset.

Formatos de placa base

Las placas base tienen diferentes tamaños y formas, lo que se conoce como factor de forma. El factor de forma determina la disposición de los componentes, las dimensiones de la placa y la compatibilidad con las cajas de ordenador. Algunos de los formatos de placa base más comunes son:

ATX (Advanced Technology eXtended)

El formato ATX es el más popular en la actualidad. Ofrece una buena combinación de tamaño y funcionalidad, y es compatible con una amplia gama de componentes. Las variantes de ATX incluyen:

• ATX: 305 × 244 mm
• MicroATX: 244 × 244 mm
• FlexATX: 229 × 191 mm
• MiniATX: 284 × 208 mm

ITX (Information Technology eXtended)

El formato ITX es ideal para ordenadores compactos. Ofrece un tamaño reducido y una buena integración de componentes. Las variantes de ITX incluyen:

• ITX: 215 × 195 mm
• Mini-ITX: 170 × 170 mm
• Nano-ITX: 120 × 120 mm
• Pico-ITX: 100 × 72 mm

Otros formatos

Además de ATX e ITX, existen otros formatos de placa base, como BTX, DTX y formatos privativos de algunas marcas. Sin embargo, estos formatos son menos comunes que ATX e ITX.

Fabricantes de placas base

Hay muchos fabricantes de placas base, cada uno con sus propias características y precios. Algunos de los fabricantes más conocidos son:

• ASUS
• ASRock
• Gigabyte
• MSI
• EVGA
• Biostar
• Foxconn
• Intel
• AMD

Tipos de placas base

Las placas base se pueden clasificar en dos tipos principales:

Placas base de escritorio

Las placas base de escritorio son las más comunes y se utilizan en ordenadores de sobremesa. Son más grandes que las placas base de portátil y ofrecen más opciones de expansión.

Placas base de portátil

Las placas base de portátil son más pequeñas y compactas que las placas base de escritorio. Ofrecen menos opciones de expansión, pero están diseñadas para ser más eficientes energéticamente.

¿Qué significa la palabra placa base?

La palabra placa base se refiere a la tarjeta de circuito impreso que conecta todos los componentes de un ordenador. Es la base física sobre la que se construye todo el sistema.

Consultas habituales

¿Qué es la placa base y para qué sirve?

La placa base es la tarjeta de circuito impreso que conecta todos los componentes de un ordenador. Es la base física sobre la que se construye todo el sistema. Su función principal es servir como plataforma de interconexión para todos los componentes del ordenador, permitiendo que estos trabajen en conjunto de forma eficiente.

¿Cómo puedo saber qué placa base tengo?

Puedes encontrar la información de tu placa base en el BIOS o en el administrador de dispositivos de Windows. También puedes buscar en la etiqueta de la placa base, que generalmente se encuentra en la esquina inferior derecha.

¿Qué debo tener en cuenta al elegir una placa base?

Al elegir una placa base, debes tener en cuenta los siguientes factores:

• Factor de forma: Asegúrate de que la placa base sea compatible con la caja de tu ordenador.
• Zócalo de CPU: Asegúrate de que la placa base sea compatible con el CPU que quieres instalar.
• Ranuras de RAM: Asegúrate de que la placa base tenga suficientes ranuras de RAM para tus necesidades.
• Opciones de expansión: Asegúrate de que la placa base tenga suficientes puertos de expansión para tus necesidades.
• Precio: Las placas base pueden variar en precio, desde unos pocos dólares hasta cientos de dólares. Elige una placa base que se ajuste a tu presupuesto.

¿Puedo actualizar la placa base de mi ordenador?

Sí, puedes actualizar la placa base de tu ordenador. Sin embargo, debes tener en cuenta que la actualización de la placa base puede ser un proceso complejo. Si no estás seguro de cómo hacerlo, es mejor que lo dejes en manos de un profesional.

¿Qué es el BIOS y para qué sirve?

El BIOS (Basic Input/Output System) es un firmware que se encarga de las tareas básicas del ordenador al encenderse. Es la pieza clave que conecta el hardware con el software.

¿Qué es el chipset y para qué sirve?

El chipset es un conjunto de circuitos integrados que gestiona la comunicación entre los diferentes componentes del ordenador. Es el encargado de dirigir el flujo de datos, de asegurar que cada componente recibe la información que necesita y de coordinar su funcionamiento.

¿Qué son los buses y para qué sirven?

Los buses son las vías de comunicación por donde circulan los datos entre los diferentes componentes del ordenador. Los buses más comunes en una placa base son el bus de datos, el bus de dirección, el bus de control, el bus de expansión y el bus del sistema.

¿Qué es el factor de forma de una placa base?

El factor de forma de una placa base determina la disposición de los componentes, las dimensiones de la placa y la compatibilidad con las cajas de ordenador.

¿Qué es una placa base de escritorio?

Las placas base de escritorio son las más comunes y se utilizan en ordenadores de sobremesa. Son más grandes que las placas base de portátil y ofrecen más opciones de expansión.

¿Qué es una placa base de portátil?

Las placas base de portátil son más pequeñas y compactas que las placas base de escritorio. Ofrecen menos opciones de expansión, pero están diseñadas para ser más eficientes energéticamente.
